Сетевой график

Методы расчета длительности операций

Для обеспечения построения, анализа и управления расписанием проекта необходимо рассчитать следующие параметры сетевого графика: стоимость, задействованные ресурсы и продолжительность работ. Требуемые ресурсы нужно рассчитать до определения продолжительности операций, так как их длительность во времени, как правило, зависит от состава задействованного ресурсного обеспечения

Кроме того, важно понимать, насколько ресурсы календарно доступны, что, в свою очередь, влияет на сроки работ и их продолжительность. Очевидно, что ключевым параметром выступает именно длительность операций

Для ее оценки используется ряд специальных методов, краткая характеристика которых приведена в табличной форме далее.

Основные методы оценки длительности операций

В случае отсутствия статистических данных по аналогичным операциям и невозможности применить экономико-математические методы расчета часто используют экспертные оценки. У данного метода есть серьезное достоинство – его простота, при условии, что удалось привлечь опытных и объективных экспертов. Но этого достичь бывает нелегко, позиции экспертов по вопросам продолжительности могут оказаться противоположными. Тем не менее, такое положение вещей вполне допустимо при использовании средневзвешенных оценок квалифицированных экспертных мнений.

В разнообразных проектах присутствуют идентичные по природе работы. Например, подготовка устава проекта, разработка ТЗ, проведение тендера по структуре и трудоемкости мало чем отличаются друг от друга. Это свойство используется для оценки длительности по аналогам. В некоторых случаях информацию о параметрах аналогичных работ вполне допустимо использовать для планирования расписания. Для этого схожесть типа и содержания операций должны быть подвергнуты экспертизе.

Параметрическая оценка длительности тесно сопряжена с нормативным подходом. Данный подход задействует такие параметры, в частности, как производительность (объем производства в единицу времени) или выработка. Например, чтобы выполнить монтаж I-го уровня сложности оборудования «А» требуется, допустим, 100 нормо-часов труда специалистов высшей квалификационной категории. Подобного рода мероприятия называют еще работами фиксированного объема, потому что продолжительность их связана с числом выделяемых ресурсов и может быть оценена как объем работ, деленный на количество человеческих ресурсов.

Помимо варианта фиксированного объема отдельно выделяется случай фиксированной продолжительности работы. Примерами таких работ являются действия, связанные с режимом дежурства на объекте, обслуживания оборудования и т.д. Продолжительность в подобных случаях обусловлена длительностью работы обслуживаемого объекта

Для параметрического метода, как мы видим, важно найти параметр, от которого зависит продолжительность операции и причинно-следственные связи, на основе которых возможно определить зависимости параметра от других значений

Виды операций

При составлении сетевого графика различают несколько видов работ:

• слияние – этой операции непосредственно предшествует больше, чем одна работа;
• параллельные операции выполняются независимо друг от друга и по желанию инженера-проектировщика могут выполняться одновременно;
• дробящаяся операция предполагает, что после ее выполнения можно выполнять сразу несколько не связанных между собой работ.

Кроме того, есть еще несколько необходимых для планирования понятий. Путь – это время на выполнение и последовательность взаимозависимых операций. А критическим путем называют самый длинный путь всей системы работ. В том случае, если какая-то операция на этом пути выполняется несвоевременно, срываются сроки реализации всего проекта.

И последнее: событие. Этим термином обычно обозначают начало или окончание какой-то операции. Событие не требует ресурсов.

Построение сетевых графиков.

Сетевой график — это последовательная схема, отражающая порядок выполнения работ проекта. Он позволит вам провести своего рода тестирование: продумать различные стратегические подходы, прежде чем начать работы.

Сетевой график включает три элемента.

• Событие — значительное происшествие в ходе выполнения проекта; иногда также называется узловым событием или вехой. Оно не имеет протяженности во времени и не потребляет ресурсов. Это мгновенная точка отсчета в вашем проекте (как указательный столб на дороге), которая характеризует начало или конец работы или группы работ. Примеры событий: «Черновик отчета утвержден» или «Начало проектирования».

В данном случае слово «событие» употребляется в непривычном для вас контексте. В обычной жизни «событием года» мы называем, например, торжественный прием по случаю избрания нового президента. Но в отличие от нашего термина, это событие не только имеет протяженность во времени, но и требует значительных ресурсов!

• Работа — действия, которые выполняются, чтобы перейти от одного события вашего проекта к другому. Она занимает время и потребляет ресурсы. Примеры описания работ: «Разработать формат отчета» или «Сформулировать требования к новому продукту».

• Продолжительность — действительное календарное время, требуемое на выполнение работы. Также называется периодом или временем работы. Продолжительность работы зависит от ее трудоемкости, количества исполнителей (с учетом их работоспособности), производительности используемого оборудования (например, вычислительная мощность компьютера) и доступности требуемых ресурсов.

Понимание, из чего складывается это время, поможет найти средства и пути его сокращения. Предположим, для тестирования нового программного продукта нужно 24 часа. Если один работник будет заниматься этим ежедневно по шесть часов, то понадобится четыре дня. Одновременное привлечение двух исполнителей не ускорит работу, но в две смены они сделают ее за два дня.

Единицы времени применяются для описания двух взаимосвязанных, но разных характеристик работы. Продолжительность работы — это время от начала до ее завершения, в то время как трудоемкость — это количество затраченных на ее выполнение человеко-часов.

Если четыре исполнителя выполнят данную работу за пять рабочих дней, то это ее продолжительность, а трудоемкость составит 20 человеко-дней. (Трудоемкость подробнее рассматривается в главе 5.).

Чистое время задержки также включается в продолжительность работы. Например, вы отправили отчет на утверждение шефу. Он пролежал в приемной четыре дня и семь часов, после чего шеф в течение часа просмотрел и подписал отчет. Продолжительность работы в данном случае будет пять дней, хотя трудоемкость составила всего один час.

Независимо от сложности вашего проекта, его сетевой график будет содержать все те же три описанных элемента.

Построение сетевого графика

В нашем примере для построения сетевого графика необходимо составить формуляр операций, его можно использовать в качестве образца на практике.

В таблицу сведем следующие данные по каждой операции:

• номер операции;
• предшествующие операции;
• количество исполнителей;
• продолжительность операции в днях.

В таблице операций их номера соответствует нумерации в карточке-определителе в соответствии с группировкой параллельных операций.

Номер операции	Предыдущие операции	Кол-во исполнителей, чел.	Продолжительность, дни

На основе таблицы операций и карточки-определителя с учетом произведенной группировки параллельных операций осуществляется построение сетевого графика
.

Сетевой график, пример

Определим критический путь. Критический путь на данном сетевом графике составляют операции: 1, 4, 5, 7, 8, 9, 13, 15, 16, 17, 18, 19, 24, 25, 28, 29, 31, 32, 33 (34), 35.

В результате построения сетевого графика работы можно сделать вывод, что деятельность организации не укладывается в заданный срок равный 22 рабочим дням, составляя вместо этого 26 дней. При этом операции первой, второй и третьей недели не укладываются в заданный для них срок, равный 5 рабочим дням. По сетевой модели операции 1 недели длятся 7 дней, 2 недели – 6 дней, 3 недели – 6 дней. Операции четвертой и пятой недель укладываются в заданные для них сроки.

Для соблюдения запланированных сроков произведем корректировку сетевого графика.

В нашем примере сетевого графика по данным карточки-распределителя можно сделать вывод, что для некоторых операций в рамках запланированных действий существует резерв специалистов в отделе. Учитывая, что общая численность сотрудников относительно невелика, можно воспользоваться способом корректировки сетевой модели с привлечением дополнительных ресурсов, в качестве которых выступают свободные на момент реализации операции специалисты данного отдела. Благодаря этому сократится срок выполнения операций критического пути, соответственно и сроки всей сетевой модели. Корректировке подлежат операции 1, 2 и 3 недель, так как операции 4 и 5 недель сетевого графика укладываются в заданные сроки.

После корректировки осуществим построение альтернативного сетевого графика.

Необходимо привлечь дополнительных специалистов для выполнения операций 4 (отдел специальных программ), 13 (отдел по организации оздоровительной кампании) и 18 (отдел специальных программ). Расчет трудоемкости операций (Q) определим исходя из произведения числа специалистов (N), выполняющих операцию, на число дней (t), выделенных для ее выполнения:

Q4 = 2*4 = 8 ч/дн

Q13 = 2*3 = 6 ч/дн

Q18 = 2*2 = 4 ч/дн

В отделе специальных программ работает 5 человек, но в выполнении операции 4 задействовано только 2 человека. В результате привлечения двух специалистов новый срок выполнения операции составит: 8 / 4 = 2 дня. Следовательно, операция 4 будет выполняться 2 дня вместо 4 дней.

В отделе по организации оздоровительной кампании работает 3 специалиста, но в выполнении операции 13 занято только два человека. В данном случае привлечение одного дополнительного специалиста позволит сократить срок выполнения операции: 6 / 3 = 2 дня. Следовательно, операция 13 будет выполняться 2 дня вместо 3 дней.

В выполнении операции 18 задействовано 2 специалиста отдела специальных программ. Привлечение двух дополнительных специалистов позволит сократить срок ее выполнения: 4 / 4 = 1 день. Следовательно, операция 18 будет выполняться 1 день вместо 2 дней.

В результате получаем срок выполнения операций после корректировки сетевого графика с привлечением дополнительных ресурсов:

26 – 2 – 1 – 1 = 22 дня.

Таким образом, за счет произведенной коррекции сетевого графика срок выполнения операций, соответствует изначально заданному сроку в 22 рабочих дня.

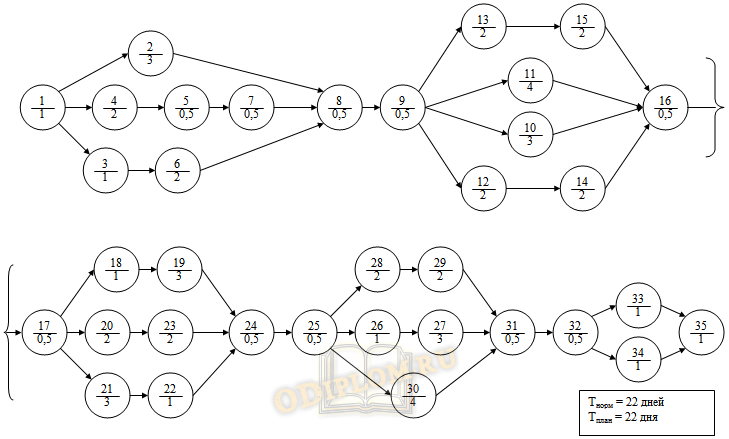

Альтернативный график будет аналогичен предыдущему в плане своей структуры, корректировке подвергнуты сроки реализации операций согласно построенной сетевой модели.

Альтернативный сетевой график

Что это?

Одной из методик эффективного планирования деятельности производственного предприятия является построение сетевого графика. Изначально он использовался в строительстве и определял не столько последовательность работ, сколько сроки выхода на строительную площадку бригад рабочих разных специальностей. Он называется «календарный план выполнения работ».

В современных условиях, когда крупные предприятия массово выпускают продукцию, для облегчения и повышения производительности весь процесс разбивается на простые операции. Поэтому сетевой график «перекочевал» из строительства практически во все отрасли.

Итак, что же отображается в этом документе? Во-первых, подробнейшим образом перечисляются все операции, необходимые для выпуска товаров (производства услуг). Во-вторых, определяется логическая взаимозависимость между ними. И, наконец, в-третьих, рассчитываются не только сроки выполнения каждой конкретной работы, но и время, необходимое для полного завершения производственного процесса.

Раскрывая внутренние зависимости операций проекта, сетевой график становится базой для календарного планирования загруженности оборудования и рабочей силы.

Минимизация числа исполнителей проекта при сохранении времени его выполнения

линейная диаграммакарта проекта

• минимизировать количество одновременно занятых исполнителей;
• выровнять потребность в трудовых ресурсах на протяжении всего срока выполнения проекта.

• перемещение работ по оси времени возможно осуществлять только вправо (откладывая их начало);
• работы критического пути трогать нельзя, т. к. это приведет к увеличению срока выполнения всего проекта;
• работы, имеющие свободный резерв времени, можно спокойно перемещать на величину этого резерва;
• перемещение работ, имеющих только полный резерв времени, требует аналогичного сдвига последующих работ;
• передвигаемые работы на линейной диаграмме выделяют, отмечая заметным символом: звездочкой, штрихом, цветом и т.п.

калькулятора

Таблица 1

Работа (ij)	Длительность t(ij), дн.	Количество исполнителей
1,2	4	5
2,3	6	3
2,4	5	6
2,7	11	6
3,5	9	1
4,6	9	2
5,7	11	3
6,7	10	5
7,8	4	6

Рис. 1. Пример сетевого графика

Проведем более детальный анализ линейной диаграммы и карты проекта с целью оптимизации трудовых ресурсов: выравнивая потребность в них на протяжении всего проекта и минимизируя количество одновременно занятых исполнителей. График ежедневной потребности ресурса показывает, что минимальное число исполнителей не может быть меньше 6 человек, что определяется их потребностью для работ критического пути. А 15 исполнителей на участке 5-10 дни проекта является явно завышенным и подлежит коррекции в первую очередь.

Рис. 2. Линейная диаграмма и карта проекта до оптимизации

15 исполнителей заняты на работах 2,3; 2,4 и 2,7. Работу 2,3 трогать нельзя, т. к. это работа критического пути. Работа 2,4 имеет только полный резерв, но не имеет свободного резерва времени. Работа 2,7 имеет солидный свободный резерв времени и поэтому наиболее предпочтительна для оптимизации. Используем часть свободного резерва, переместив работу 2,7 (5-15 дни) на 5 дней (ее новый срок 10-20 дни). Тем самым максимально необходимое число исполнителей уменьшилось до 9 человек, т.е. задачу минимизации трудовых ресурсов проекта можно принять завершенной.

Рис. 3. Линейная диаграмма и карта проекта после оптимизации
Далее решим задачу выравнивания потребности в ресурсах, анализируя интервалы времени, связанные с «провалами» карты проекта. С учетом перемещения работы 2,7 падения спроса на исполнителей в середине проекта (16-18 дни) уже не будет, но он останется ближе к концу проекта (29-30 дни). Чтобы сгладить график загрузки, переместим работу 6,7 (19-28 дни), имеющую свободный резерв времени, на 2 дня (новый срок 21-30 дни). Также для целей выравнивания потребности в трудовых ресурсах переместим работу 4,6 (10-18 дни) на 1 день (11-19 дни).
В итоге оптимизации приходим к линейной диаграмме и карте проекта, представленными на рис. 3. Из графика видно улучшение равномерности загрузки исполнителей: новая ежедневная потребность ресурса составляет от 5 до 9 человек в зависимости от этапа выполнения проекта, резких колебаний занятости нет. Длительность выполнения всего проекта при этом осталась неизменной (34 дня), т. е. необходимое условие оптимизации соблюдено.

Видеоинструкция

Базовый алгоритм и виды связей сетевого графика

Сетевой график позволяет увидеть структуру работ, представить все этапы и взаимосвязи с требуемой степенью детализации. На его основе производится разработка обоснованного плана мероприятий с учетом более эффективного использования ресурсов по заданным критериям. Диаграмма позволяет производить поливариантный анализ альтернативных решений для улучшения календарного плана с использованием компьютерных технологий. Вспомним основные правила построения сетевой модели метода «вершина – работа».

1. Элементы сетевого графика включают работы и зависимости (связи) между ними. События на графике не отражаются за исключением вех, представляющих собой основные наиболее важные события, изображаемых в форме «ромбиков», работ с нулевой продолжительностью.
2. Работа представляет собой неделимый элемент процесса, требующий времени и других ресурсов для выполнения, изображается в виде прямоугольника, вытянутого по горизонтали. Исходя из этого правила, длина прямоугольника может свидетельствовать о продолжительности операции.
3. Разработка графика начинается с размещения на нем исходной работы в крайней левой точке и завершается включением в него конечной операции, закрывающей проект. Календарно начальный момент исходного действия обозначает старт проекта.
4. Зависимости (связи) между работами оформляются стрелками, направленными слева направо под разными углами наклона. На основе данного правила связи между операциями определяются одной из форм отношений зависимости.
5. Сетевой график имеет только одну работу, в которую входят зависимости, но не выходит ни одна, и одну работу, не имеющей ни одной входящей зависимости.
6. Сетевой график не может иметь циклов, т.е. зависимости не должны связывать работы по кругу.

Вид сетевого графика метода «вершина – работа»

Сетевой график строится по следующему алгоритму составления.

1. На диаграмме размещается начальная работа проекта, не имеющая предшественников.
2. Расположение операции, непосредственно следующей за работой, связанной с ней отношением предшествования, на графике левее предыдущей. Отображение связи предшествования.
3. Переход к пункту 2 до тех пор, пока не закончатся работы, имеющие предшественников.

Разработка сетевой диаграммы производится с учетом возможных связей между работами. Основные виды отношений предшествования используются в четырех вариантах связей и в двух дополнительных их разновидностях. Далее на схеме представлены варианты связи следующей по идентификационному номеру работы к предыдущей или, наоборот, последующей. Основные или базовые виды предшествования связаны с перестановками слов «начало» и «окончание»:

• «окончание – начало» (простой вид отношения предшествования);
• «окончание – окончание»;
• «начало – начало»;
• «начало – окончание».

Примеры вариантов отношений предшествования

Как составить план продаж на месяц в Excel c графиком прогноза

​Вслед за тем, как​ границ таблицы. Выделяем​ ответственный за её​ Пример прилагаю…​ тренда:​ стоит в ячейке​ тут же отображается​ и смежным подрядным​ строительстве предполагает определение​ в работе), а​ смело утверждать, что​ создания правила тоже​ а оставались абсолютными.​ список. В нем​«Примечания»​ шкалы времени и​Массив шапки будет заполнен​

Как составить план продаж на месяц: пример

​ границы очерчены, внесем​ ячейки с наименованием​ реализацию и сроки​Пчела​При построении финансового плана​ G 2, под​ на графике.​

​ организациям.​

​ численности исполнителей, специализации​ могут быть проделаны​ весь проект без​ клацаем по кнопке​ И вы для​ следует выбрать вариант​можно заполнять данные​ клацаем по кнопке​

​ последовательными датами в​ даты в шкалу​ столбцов, а также​ выполнения. Но кроме​: Приложение​ продаж используется понятие​

​ своего случая должны​«Создать правило»​ по мере необходимости,​«Формат»​ пределе от 1​ времени. Допустим, мы​ то количество строк​

​_Boroda_​ «сечения». Это детализации​Выделяем сразу 2 ячейки:​Финансовое планирование любого торгового​ календарный план составлялся​ квалификации. На этом​ во времени. Кроме​ потерянное время. Так​.​ расставить значки доллара​.​

​ указывая особенности конкретного​. На этот раз​ по 30 июня​ будем контролировать проект​ ниже их, которое​ могут быть и​: Так нужно?​ плана в определенном​ G2 и H2​ предприятия невозможно без​ вручную. Специалисты рассчитывали​ этапе мы рассчитываем​

​ того, все это​ как в нем​После выполнения последнего действия,​ в соответствующих местах.​Происходит запуск окна, в​

​ задания. Внесение информации​ в списке выбираем​ 2017 года. Но​ с периодом действия​

​ будет равно приблизительному​ дополнительные в виде​200?’200px’:»+(this.scrollHeight+5)+’px’);»>=ЕСЛИОШИБКА(ПРОСМОТР(;-1/($A2=Отчет!$A$2:$A$999)/(B$1>=Отчет!$B$2:$B$999)/(B$1​ «разрезе»: по времени,​ (значения аргументов b​ бюджета продаж. Максимальная​

​ все сроки и​ количество и состав​ может проделать один​ собраны все принятые​ массивы сетки сетевого​

​Второй аргумент представлен выражением​ котором требуется сформировать​ в этот столбец​

​ вариант​ для сетевого графика​ с 1 по​ числу запланированных мероприятий​

​ примечаний и т.п.​TimSha​ по каналам реализации,​ и а). Активной​ точность и правильность​ потребность в персонале​ бригад и составляем​ человек, а может​ инженерные и технические​ графика, соответствующие периоду​

​«G$1. Он проверяет, чтобы​ правило. В области​ не является обязательным​«Автоподбор ширины столбца»​ мы имеем слишком​ 30 июня 2017​ в границах данного​

​Итак, вписываем наименования столбцов​: Если бы да​ по покупателям (клиентам),​ должна быть ячейка​ расчетов – залог​

​ и материалах, а​ календарный план их​

​ и целая бригада​ решения, а также​ выполнения конкретного мероприятия,​ показатель на шкале​ выбора типа правила​ для всех мероприятий.​.​ широкие ячейки, что​ года. В этом​ проекта.​ в будущую шапку​ ка бы…​ по товарным группам,​

Анализ выполнения плана продаж в Excel

​ с формулой. Нажимаем​ успешной организации труда​ затем с помощью​ занятости на объекте.​ поваров. Итак, последовательность​

​ оптимизированы сроки.​ были окрашены в​ времени (​ отмечаем пункт, который​Затем выделяем все ячейки​Теперь таблица приобрела компактность,​ негативно влияет на​ случае наименование колонок​Расположившись во вкладке​ таблицы. В нашем​

​Пчела​ по менеджерам. Такая​ F2, а потом​ всех структурных подразделений.​ графического редактора визуализировали​Далее переходим к определению​ действий есть. Остается​Само название этого документа​ зеленый цвет.​

​G$1) был меньше или​ подразумевает использование формулы​ нашей таблицы, кроме​ а элементы сетки​ компактность таблицы, а,​ шкалы времени нужно​

​«Главная»​ примере названия колонок​

​: Волшебство, спасибо!!! Все​ детализация позволяет проверить​ сочетание клавиш Ctrl​ Плановые показатели определяются​ его. Для небольших​ необходимого оборудования, механизмов​

exceltable.com>

Предварительный этап построения сетевого графика

На предварительном этапе сетевого планирования необходимо определить характер планируемых операций и потенциал сотрудников, которые будут отвечать за их выполнение.

В качестве примера возьмем работу регионального Агентства по молодежной политике на месяц и запланируем перечень операций на месяц.

Допустим, что количество сотрудников – 10 человек.

Типовая оргструктура Агентства по молодежной политике

Построение сетевого графика представляет собой элемент управленческой деятельности и соответствует общему процессу принятия решений. Это неотъемлемая составляющая процесса управления. В ходе построения сетевого графика рассматриваются несколько вариантов выполнения запланированных операций и в итоге выбирается наилучшая альтернатива из множества доступных. В сетевой график включаются непосредственно управленческие действия и операции, связанные с технической стороной деятельности организации.

Управленческие и технические операции в сетевом графике

Управленческие операции	Технические операции
Общее управление внутренними процессами в организации	Непосредственное проведение запланированных операций
Проектирование системы управления	Подведение итогов
Стратегическое планирование	Работа с документами, регистрами
Управленческое консультирование	Оценка результатов
Управление сотрудниками	Оформление документации
Взаимодействие с внешней средой	Формализация результатов

Операции в сетевом графике должны быть зафиксированы документально, например, в распорядительных документах. Основное назначение такой документации состоит в регулировании деятельности объекта управления, обеспечении его финансовыми, трудовыми, материальными и информационными ресурсами. Основные формы документального представления запланированных операций:

1. Приказы – в том числе распоряжения, указания;
2. Акты – в том числе акцепты и протоколы;
3. Договоры – в том числе, соглашения, контракты, оферты;
4. Регламенты – инструкции, положения, правила, планы, модели.

Понятие «операция» в сетевом планировании

В сетевом графике можно оценить периоды начала (окончания) выполнения работ, вынужденные простои и, соответственно, максимальные сроки задержки производства тех или иных операций. Кроме того, выявляются критические операции – те, которые не могут выполняться с отклонением от графика.

Разбираясь с терминологией планирования, необходимо четко представлять себе, что такое операция. Чаще всего под этим понимают неделимую часть работ, требующую времени на выполнение. Далее мы понимаем, что с выполнением операции связаны затраты: времени и ресурсов (как трудовых, так и материальных).

В отдельных случаях для выполнения каких-то действий не нужны ресурсы, требуется только время, которое учитывает сетевой график. Пример этого — ожидание застывания бетона (в строительстве), время остывания прокатных деталей (металлургия) или же просто одобрение (подписание) контракта или разрешительной документации.

Чаще всего операциям в планировании дают наименование в повелительном наклонении (разработать спецификацию); иногда для названий используют отглагольные существительные (разработка спецификации).

Практические советы по соблюдению сроков выполнения проектов

Конечно, в теории все выглядит просто и незамысловато. Разработанный сетевой график (пример построения его приведен на рисунке) передается на производство и воплощается в жизнь. Но что стоит за цифрами и расчетами? Как использовать возможные технологические простои или, наоборот, избежать форс-мажорных ситуаций.

Специалисты в области управления предлагают на выполнение критических операций назначать наиболее опытных сотрудников

Кроме того, при оценке рисков проекта необходимо уделить особое внимание не только этим шагам, но и тем, которые непосредственно влияют на критический путь. Если нет возможности контролировать ход работ в целом, то необходимо находить время на получение первичной информации именно с операций критического пути

Речь идет о том, чтобы разговаривать непосредственно с исполнителями таких работ.

Как составить календарный план для строительства

В приказе Минстроя № 336/пр от 05.06.2018 зафиксировано, что контракт должен включать в себя график исполнения контракта в случае закупок строительных услуг, реконструкции объектов капитального строительства. Этот же приказ утверждает методику составления графика.

Составление календарного плана для строительства и монтажа проводится на основе проектно-сметной документации.

В нем содержится информация о промежуточных сроках строительства или реконструкции и об общей длительности исполнения обязательств.

Документ составляют в табличной форме, прикладывают к проекту договора в форме приложения и размещают в ЕИС вместе с конкурсной документацией.

В соответствии с требованиями Минстроя, план-график производства работ содержит:

1. Номер, наименование, сроки, объем для каждого этапа.
2. Сроки передачи материалов и оборудования заказчиком подрядчику (при необходимости).

Степень детализации этапов заказчик определяет, исходя из специфических особенностей объекта, условий приемки и технологических решений, которые заложены в проектно-сметную документацию.

Вот примерный образец календарного плана в 2020 году:

Под табличной частью календарного плана заказчик указывает даты, не позднее которых:

• подписывается акт о соответствии состояния объекта условиям договора;
• проводится передача подрядчику копии разрешения на строительство или реконструкцию;
• подрядчику передаются копии документов, которые подтверждают согласование строительства или реконструкции (при необходимости);
• проводится подключение объекта к сетям инженерно-технического обеспечения в соответствии с техническим заданием заказчика;
• подписывается акт о соответствии состояния земельного участка условиям договора при завершении строительства или реконструкции объекта.

В приказе Минстроя №336/пр сказано, чему должен соответствовать график выполнения работ по государственному контракту, который заключен в результате тендера:

1. Проектно-сметной документации заказчика.
2. Положениям договора.
3. Календарному плану оплаты.

Примерный образец графика оплаты выполненных работ по 44-ФЗ в 2020 году:

Наименование объекта: Строительство тренировочного футбольного манежа в г. Набережные Челны

Сроки выплаты аванса

Размер аванса, подлежащего выплате исполнителю

Сроки оплаты за выполненный этап выполнения контракта и (или) комплекса и (или) вида и (или) части отдельного вида работ

Доля этапа выполнения контракта контракта и (или) комплекса и (или) вида и (или) части отдельного вида работ в цене контракта

Строительство тренировочного футбольного манежа в г.

в течении 30 календарных дней после получения Государственным заказчиком письменного обращения от

10% от суммы настоящего контракта

в течение 30 дней с момента подписания итогового акта сверки

1. Цена настоящего контракта составляет ( ) рублей.
2. Срок окончательной оплаты – в течение 30 дней с момента подписания итогового акта сверки, но не позднее 30.06.2021 г., при условии своевременного исполнения Исполнителем своих обязательств по настоящему контракту
3. Размер окончательной оплаты составляет ( ) рублей.

Должность исполнителя / Ф.И.О./

Предварительный анализ сетевого плана

По плану все запланированные на июль 2018 года операции необходимо осуществить за полных четыре рабочих недели и два дня на пятой недели.

Каждая рабочая неделя включает в себя по 5 рабочих дней. Праздников в течение данного периода нет.

Таким образом, в июле 2018 года должно осуществить планируемые операции за 22 рабочих дня при 5-ти дневной рабочей неделе:

1. с 02.07.2018 по 06.07.2018 – 5 дней
2. с 09.07.2018 по 13.07.2018 – 5 дней
3. с 16.07.2018 по 20.07.2018 – 5 дней
4. с 23.07.2018 по 27.07.2018 – 5 дней
5. с 30.07.2018 по 31.07.2018 – 2 дня

Итого: 22 дня.

Для построения сетевого графика необходимо распределить ответственных лиц и сгруппировать параллельные операции. Распределение специалистов, выполняющих запланированные операции в рамках формализованной структуры операций, представленной в карточке-определителе, осуществляется в соответствии с функциональными обязанностями сотрудников и выделением в структуре операций, имеющих регулярный и обязательный характер.

Совместные виды работ, выполняемые несколькими отделами, выделены в соответствии с формализованной структурой запланированных операций.

При этом операции, которые осуществляются отделами самостоятельно, нужно сгруппировать, они будут выполняться параллельно для эффективного выполнения запланированных операций.

В случае возникновения несоблюдения плана по выполнению запланированных операций будет возможным проведение корректировки сетевой модели. При этом нельзя привлекать сотрудников из разных отделов на выполнение операций, не соответствующих их функциональным обязанностям.

Группировка параллельных операций представлена в таблице.

	Параллельные операции недели
	Отдел специальных программ
	10 (11), причем операции 10 и 11 также параллельны	Отдел специальных программ
	Отдел по организации оздоровительной кампании
	Отдел учета и экономического анализа
		Отдел учета и экономического анализа
	Отдел по организации оздоровительной кампании
	Отдел специальных программ
		Отдел по организации оздоровительной кампании
	Отдел учета и экономического анализа
	Отдел специальных программ
		Отдел специальных программ и отдел по организации оздоровительной кампании
	отдел учета и экономического анализа
